Descripción

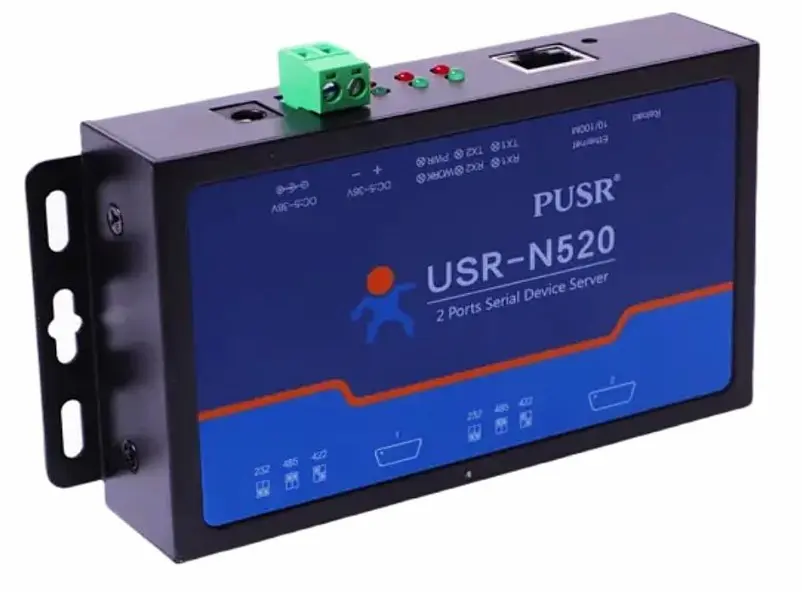

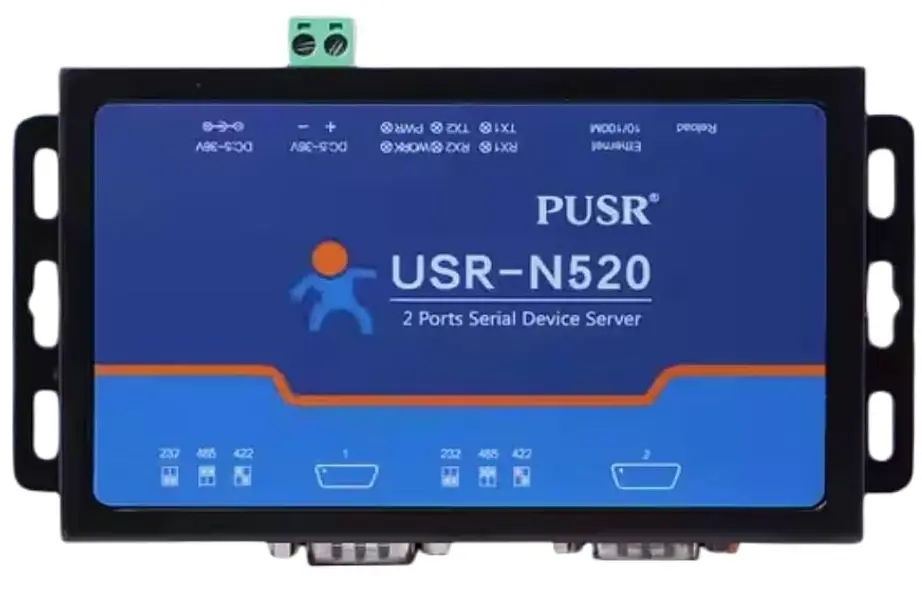

Servidores de Dispositivos Seriales a Ethernet Industrial Serie USR-N520-H7
La familia de convertidores industriales USR-N520-H7 está diseñada para actuar como un puente de comunicación de alto rendimiento, permitiendo que múltiples equipos industriales con comunicación serial tradicional se conecten directamente a infraestructuras de red locales o basadas en la nube. Su arquitectura versátil admite diferentes configuraciones de puertos físicos para adaptarse exactamente a los requerimientos de conectividad de sus proyectos de automatización.
Máximo Rendimiento con Procesamiento ARM Cortex-M7
Toda la línea integra un chip de procesamiento avanzado ST ARM Cortex-M7 con una frecuencia principal de hasta 400 MHz. Este núcleo de grado industrial proporciona una velocidad de cálculo superior, transmisión de datos con latencia ultrabaja y la estabilidad necesaria para soportar flujos de trabajo críticos de manera ininterrumpida.
Capacidades de Red y Protocolos Industriales Universales
Independientemente de la interfaz física que elija, la plataforma ofrece un conjunto completo de funciones de red avanzadas:
-
- Modos de Operación Múltiples: Soporte nativo para configuraciones en modo TCP Client, TCP Server, UDP Client, UDP Server y HTTPD Client.
- Pasarela Modbus Inteligente: Conversión bidireccional automática y fluida entre los protocolos Modbus RTU y Modbus TCP.
- Preparado para IoT y Nube: Capacidad para empaquetar y transmitir lecturas seriales directamente en formato MQTT JSON hacia plataformas en la nube.
- Mecanismos de Autonavegación: Doble Watchdog (hardware y software) más sistemas Keepalive para asegurar el reinicio automático ante fallos de red y mantener el equipo en línea las 24 horas.
Robustez y Protección para Entornos Exigentes
Construidos para soportar las condiciones más duras en gabinetes de control y plantas industriales, estos equipos cuentan con aislamiento electromagnético de alta resistencia y un rango extendido de temperatura de operación que va desde los -40 °C hasta los 85 °C.
Especificaciones Técnicas Generales
- Procesador: ARM Cortex-M7 a 400 MHz
- Capacidad: 2 Puertos seriales independientes (Configuración física según la variación seleccionada)

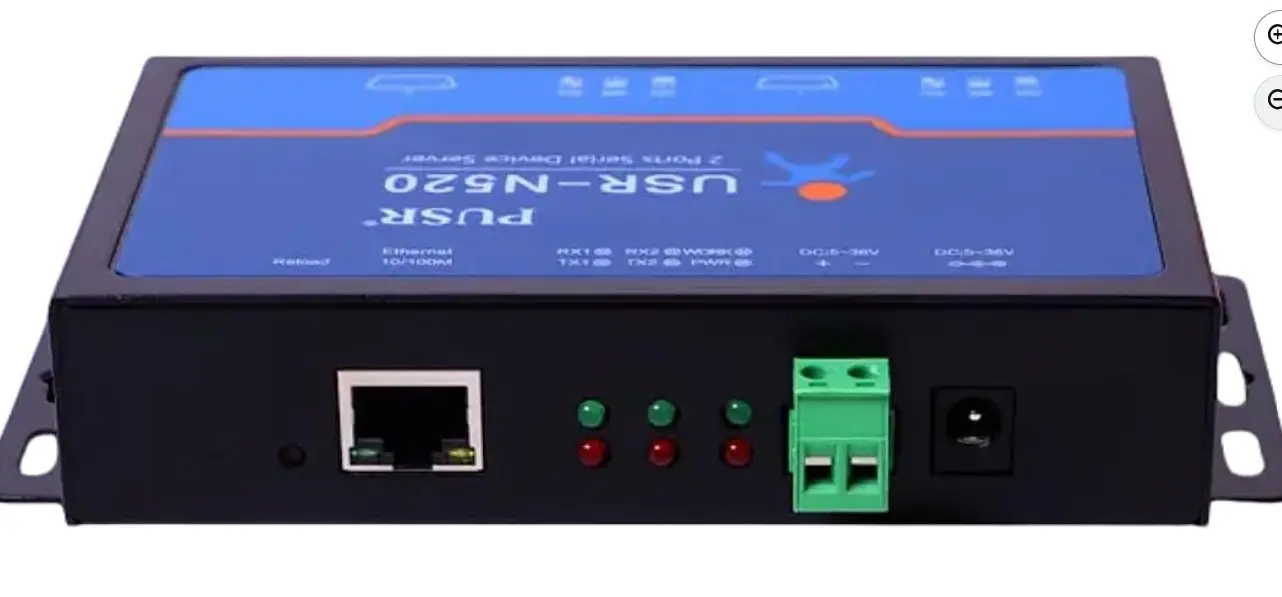

- Conectividad de Red: Puerto Ethernet RJ45 10/100 Mbps adaptativo
- Protocolos Soportados: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Modbus Gateway, MQTT

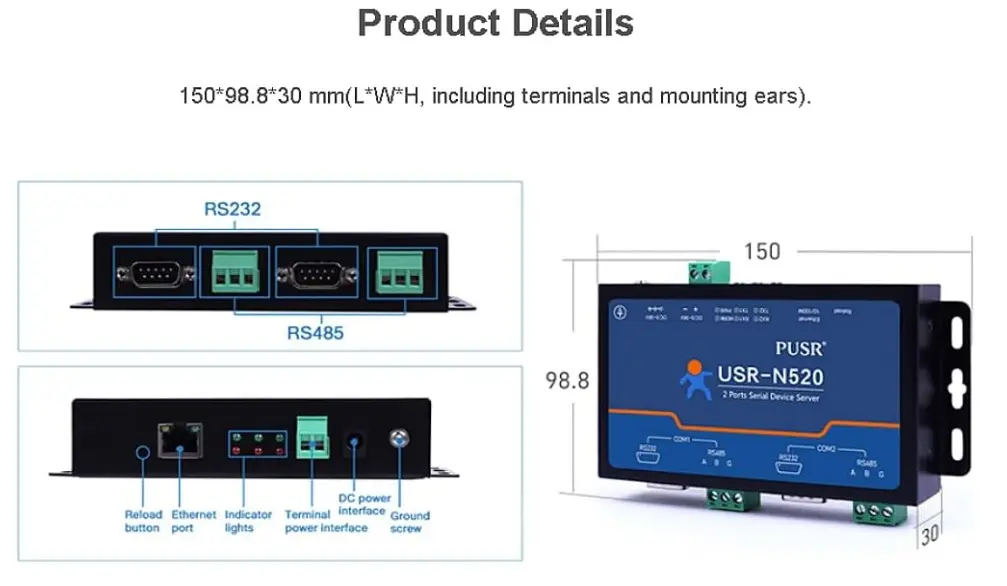

- Dimensiones: 150.00 mm x 79.00 mm x 30.00 mm
Compatibilidad de Equipos y Números de Parte
Números de Parte Compatibles (Sustitutos / Equivalentes)
-
- USR-N520
- USR-N520-H7-6
- ATC-3002
- MOXA NPort 5210 / NPort 5230 (Equivalente funcional comercial)
Equipos Industriales Compatibles para Integración
- Controladores Lógicos Programables (PLC) de marcas como Siemens, Allen-Bradley, Delta y Schneider Electric.
- Medidores de energía eléctrica inteligentes con salidas Modbus RTU.
- Variadores de frecuencia (VDF) y arrancadores suaves industriales.
- Lectores de códigos de barras fijos y balanzas industriales con salida RS232.
- Sistemas de control de acceso, paneles de alarma y sensores de flujo o temperatura.

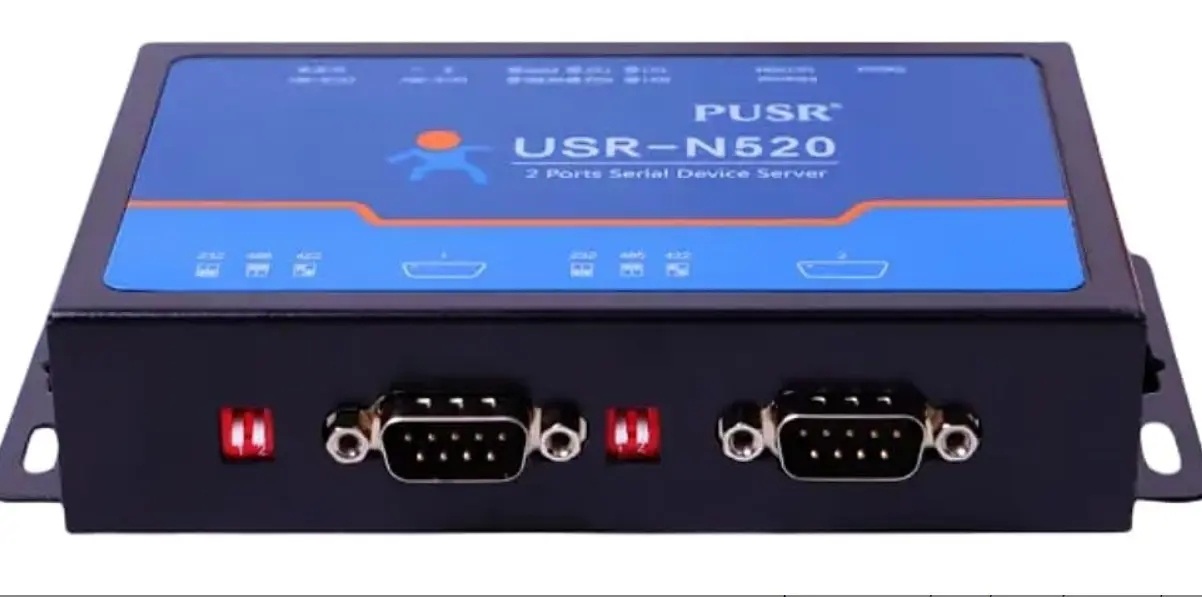

Opción 1, Versión USR-N520-H7 (3-en-1 Universal): 2 Puertos Universales DB9 (RS232 / RS485 / RS422)
-
- Esta versión cuenta con dos conectores físicos DB9 macho estándar (9 pines). Ambos puertos son programables por software para operar de forma independiente en modo RS232, RS485 o RS422. Es la opción ideal si tu infraestructura ya cuenta con cableado serial estructurado o conectores DB9 hembra. Si planeas usar hilos pelados para RS485, requerirás un bloque adaptador DB9 externo.
- Uso principal: Conexión de terminales de punto de venta (POS), switches de red, consolas de TI y equipos industriales con cableado DB9 nativo.
Opción 2, Versión Híbrida USR-N520-H7-6 (Puertos Divididos/Híbridos): (1 Puerto DB9 RS232 + 1 Bornera RS485)
- Esta versión optimiza los paneles de conexión física para entornos industriales mixtos. El Puerto 1 es un conector DB9 macho dedicado exclusivamente a la interfaz RS232. El Puerto 2 es una bornera industrial verde de terminales de tornillo (3 pines: A, B, GND) diseñada para fijar cable pelado directamente. Elimina la necesidad de soldar o usar adaptadores adicionales en campo.
- Uso principal: Integración directa en tableros de control con buses de comunicación industrial, medidores de energía, PLCs y sensores de campo que utilizan hilos de cable sueltos para la red RS485.
