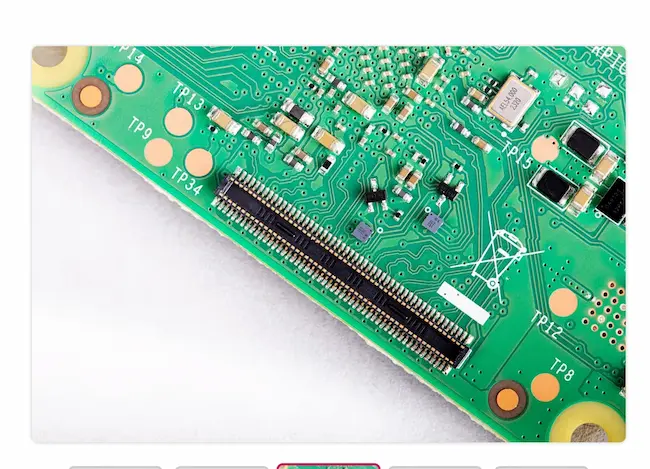

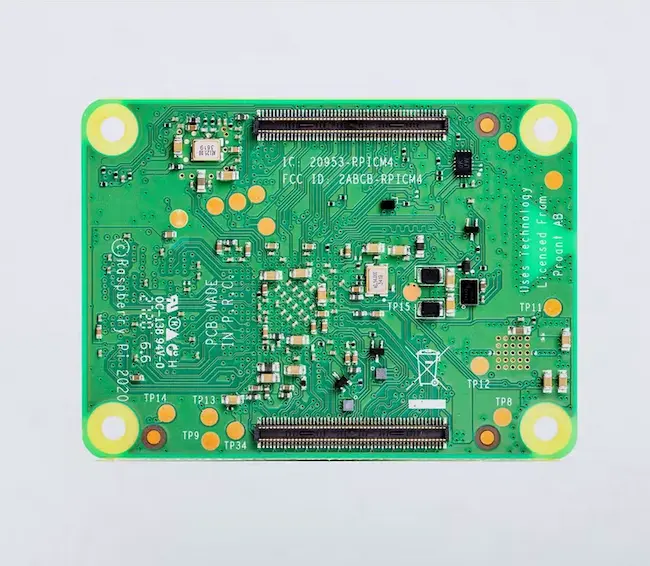

El Raspberry Pi (CM4) representa la evolución de las plataformas de desarrollo industrial, sustituyendo el antiguo conector mecánico SODIMM por dos conectores de alta densidad de 100 pines que optimizan el espacio en tarjetas portadoras personalizadas. Equipado con el procesador Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) de 64 bits a 1.5GHz, este System-on-Module (SoM) ofrece un rendimiento excepcional en entornos con altas exigencias de procesamiento local y cómputo en el borde.
Conectividad Inalámbrica y Rendimiento de Almacenamiento
El módulo cuenta con la opción de un módulo de radio completamente certificado que opera en bandas de 2.4 GHz y 5.0 GHz bajo el estándar inalámbrico IEEE 802.11 b/g/n/ac, junto con Bluetooth 5.0 y BLE. Incorpora un conmutador electrónico en la placa para seleccionar fácilmente entre una antena externa o una antena de traza en el PCB, simplificando los procesos de homologación de hardware final y reduciendo los costos regulatorios. Su almacenamiento integrado eMMC Flash proporciona velocidades de transferencia sustancialmente superiores a las tarjetas MicroSD convencionales, garantizando estabilidad en sistemas de archivos críticos.
Arquitectura Técnica y Capacidades de Integración
-
- Procesamiento: Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz.
- Gráficos: VideoCore VI graphics, compatible con OpenGL ES 3.1, OpenGL ES 3.x y Vulkan 1.0.
- Capacidad Multimedia: Decodificación por hardware de video H.265 (HEVC) hasta resoluciones 4Kp60. Decodificación por hardware en H.264 (AVC) hasta 1080p60 y codificación (encode) de hardware hasta 1080p30.
- Salidas de Video: Interfaces duales HDMI con soporte independiente para pantallas a resoluciones de hasta 4K.
- Líneas de Alta Velocidad: Interfaz PCI Express 2.0 de un solo carril (Single-lane PCI Express 2.0 interface) nativa para periféricos avanzados.
- Redes Avanzadas: Controlador físico Gigabit Ethernet PHY con soporte integrado para el estándar de sincronización horaria IEEE 1588.
- Periféricos y Captura: Doble interfaz de pantalla MIPI DSI y doble interfaz de cámara MIPI CSI-2.
- Pines del Sistema: 28 pines GPIO multiplexados con soporte de hasta 6 × UART, 6 × I2C y 5 × SPI.
Matriz de Especificaciones y Números de Parte (P/N) Oficiales
La combinación de densidades de memoria RAM LPDDR4-3200, opciones de almacenamiento y conectividad inalámbrica crean un total de 32 variaciones de la Compute Module 4. Para facilitar la validación técnica de su proyecto y asegurar la compatibilidad exacta, consulte la nomenclatura de fabricante para las variantes inalámbricas con almacenamiento integrado disponibles para importación bajo pedido en Colombia:
-
- CM4102008: Configuración con 2GB de memoria RAM LPDDR4-3200 SDRAM y 8GB de almacenamiento eMMC Flash.
- CM4104008: Configuración con 4GB de memoria RAM LPDDR4-3200 SDRAM y 8GB de almacenamiento eMMC Flash.
- CM4104016: Configuración con 4GB de memoria RAM LPDDR4-3200 SDRAM y 16GB de almacenamiento eMMC Flash.
- CM4108008: Configuración con 8GB de memoria RAM LPDDR4-3200 SDRAM y 8GB de almacenamiento eMMC Flash.
- CM4108016: Configuración con 8GB de memoria RAM LPDDR4-3200 SDRAM y 16GB de almacenamiento eMMC Flash.
- CM4108032: Configuración con 8GB de memoria RAM LPDDR4-3200 SDRAM y 32GB de almacenamiento eMMC Flash.
Nota sobre requerimientos de alta densidad: La línea oficial de módulos CM4 cuenta con capacidades de memoria RAM estructuradas estrictamente hasta los 8GB de densidad. Si su infraestructura o software requiere arquitecturas avanzadas superiores de 16GB de memoria RAM LPDDR4/LPDDR5 o almacenamiento de hasta 64GB, por favor póngase en contacto con nuestro equipo de soporte para evaluar la compatibilidad con plataformas de nueva generación o variantes personalizadas de grado industrial bajo pedido especial.
Utilice nuestra plataforma para consolidar los requerimientos de volumen de su empresa en Colombia. Gestionamos la logística internacional y el suministro directo desde canales autorizados en el exterior, asegurando la continuidad técnica de sus desarrollos.
